新能源汽車包括純電動汽車、增程式電動汽車、混合動力汽車、燃料電池電動汽車、氫發動機汽車等。本產品為純電動汽車
新能源純電動汽車簡介:
純電動汽車(Blade Electric Vehicles,BEV)是一種采用單一蓄電池作為儲能動力源的汽車,它利用蓄電池作為儲能動力源,通過電池向電動機提供電能,驅動電動機運轉,從而推動汽車行駛。純電動汽車的可充電電池主要有鉛酸電池、鎳鎘電池、鎳氫電池和鋰離子電池等,這些電池可以提供純電動汽車動力。同時,純電動汽車也通過電池來儲存電能,驅動電機運轉,讓車輛正常行駛。
純電動專用車優點:
(1)零排放。純電動汽車使用電能,在行駛中無廢氣排出,不污染環境。
(2)能源利用率高。有研究表明,同樣的原油經過粗煉, 送**電廠發電,經充入電池,再由電池驅動汽車,其能量利用效率比經過精煉變?yōu)槠?,再?jīng)汽油機驅動汽車的要高。
(3)結構簡單。因使用單一的電能源,省去了油箱、發動機、變速器、冷卻系統和排氣系統,相比傳統汽車的內燃汽油發動機動力系統,其結構大為簡化。
(4)噪聲小。在行駛過程中振動及噪聲小,車廂內外十 分安靜。
(5)原料廣。使用的電力可以從多種一次能源獲得,如煤、核能、水力等,解除了人們對石油資源日見枯竭的擔心。
(6)移峰填谷。對于發電企業和電力公司來說,電動汽車的電池可在夜間利用電網的廉價"谷電"進行充電,可以 平抑電網的峰谷差,使發電設備日夜都能充分利用,從而大大提高經濟效益。
產品簡介:
1.餐廚垃圾車也叫泔水車,主要用于廚余垃圾的收集和運轉,具有裝、卸垃圾自動化程度高、工作可靠、密封性好、裝載容積大、操作簡便、運輸過程密閉,無污水泄露和異味的散發,環保性好等特點??膳溲b載不同規格的標準垃圾桶,具有廣泛的適用性。餐廚垃圾車是高效、清潔的廚余垃圾收、運專用車
2. 整車由磷酸鐵鋰電池做為驅動能源,由永磁電機將電池能源轉化為動能,具有轉換效率高,達到節能減排,符合當下**提出對環境治理的理念,高環保要求,零排放,具有一次投入,后期維護使用成本及低。
3.低噪聲,傳統餐廚垃圾車發動機噪聲大,本車是電機傳動,大大降低噪聲污染。

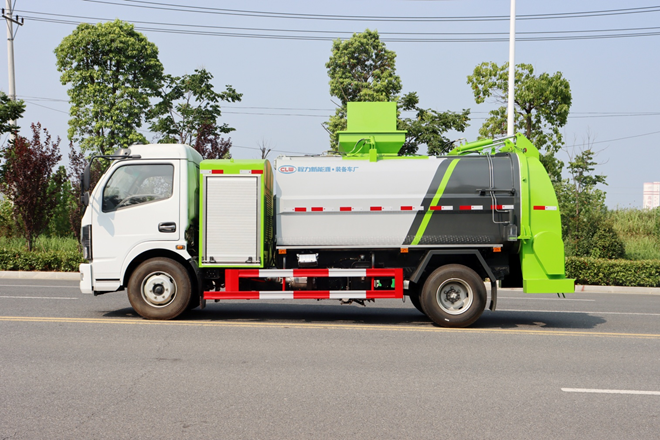

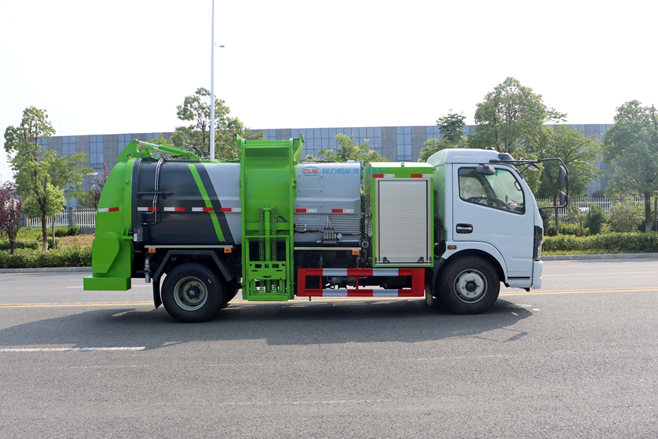

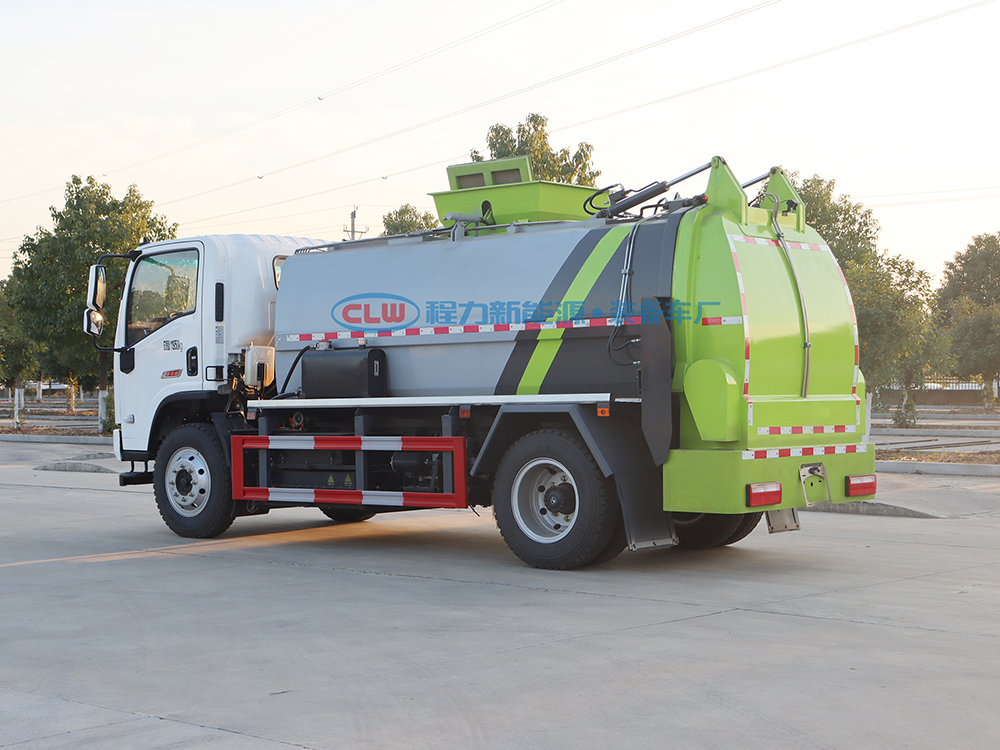

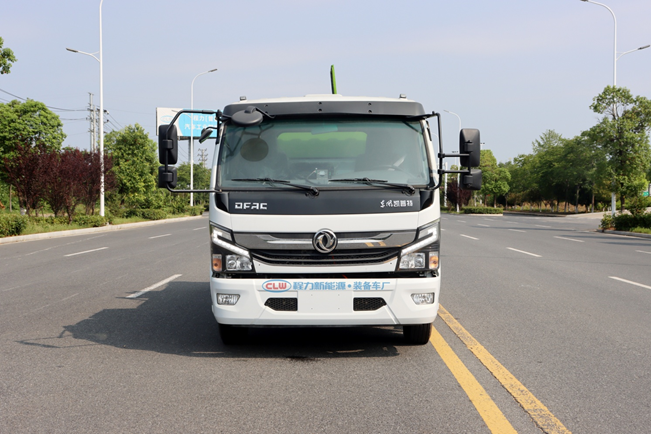

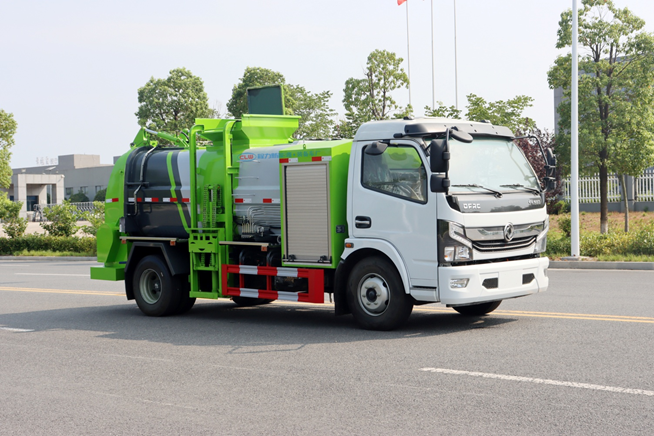

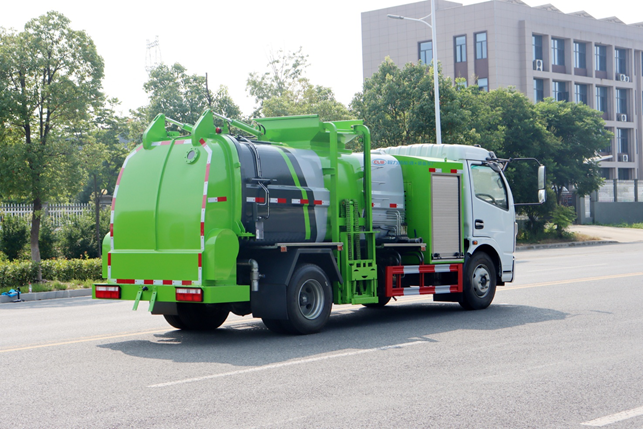

東風純電動餐廚垃圾車是在東風純電動二類底盤的基礎上,加裝垃圾箱、垃圾桶提升機、清洗裝置、液壓系統,由機械、液壓(氣路)、電器三部分合為一體的專用廚余垃圾處理、轉運作業車。
工作原理:整車為全密封型,自行壓縮、自行傾倒、壓縮過程中的污水全部進入污水箱,徹底的解決了垃圾運輸過程中的二次污染,具有壓力大、密封性好、操作方便。安全等優點。
該產品適用于城市酒店、公寓、小區、工廠、垃圾轉運**等場地的廚余垃圾處理、轉運工作。
產品性能特點
(1) 弧形箱體,大大增加箱體容積,增加整車美觀程度。
(2) 底盤電機直接取力,專車專配,**匹配,無取力器,比柴油車更節省步驟、故障率更低。
(3)油泵采用國內知名品牌海普瑞斯液油泵,加裝壓實閥,增加壓縮密度、提高裝載量。 裝載量相當于同噸級排非壓縮垃圾的兩倍半。
(4) 油箱加大,容積增大,防止液壓油高溫,所有液壓油必須通過液壓油過濾機加入油箱,從而過濾液壓油內的雜質,減少故障率,有效的防止配件損壞,多路閥采用中外合資品牌,海普瑞斯多路閥,海普瑞斯油缸匹配使用,故障率低,CAN 總線**方式;接線少,故障率低,自動顯示故障碼,方便維護維修。
(5) 作業自動化:采用光電開關加時間雙系統**,帶一鍵卸料,帶無線遙控裝置,全部填裝排卸作業中只需司機一人操作,可設定全自動和半自動 2 種操作模式,不僅減輕環衛工人的勞動強度, 而且大大改善了工作環境。
(6) 作業系統具有電腦**和手動操縱雙重功能,大大地保障和提高車輛的使用率。
(7) 翻轉機構:可選裝配置帶垃圾筒(或斗)的翻轉機構。
(1) 由于餐廚垃圾車上裝結構復雜,自質量較大,降低餐廚垃圾車自質量,提高其載荷利用率,將降低車輛運營成本。因此采用高強度材料,以降低上裝自質量;擋泥板、裝飾件、蓋板等**件可采用密度較小的注塑件,采用集成化程度較高的零部件,以減少空間占用和自質量,同時有利于改善液壓系統的工作性能。
(2) 專人試車;模擬各種復雜工作環境,所有壓縮發車前實物測試。
(3) 售后保障;非客戶人為損壞,任何故障無條件售后,客戶零費用解決。
1、 作業時應避免無關人員靠近車輛,特別是車輛后部。
2、 裝填作業時應注意觀察,發現有大塊不能壓縮的其他垃圾(非生活垃圾)須及時停止作業,清除后再繼續作業,避免損壞車輛的工作裝置,嚴禁壓縮建筑垃圾,
3、 卸料作業舉升、提升機作業時要確認周圍的安全,慎重地進行操作,切勿在斜坡上舉升提升機, 否則易**后移造成事故。
4、 提升機在沒有落下且鎖止前,不得進入正常行駛。
底盤采用東風純電動二類底盤,各總成匹配合理,完全達到**對于新能源產品底盤的各項法規要求、可靠性高。其具備如下特點:
(1) 動力電池布置方式采用后背布置,采用窄托架裝配,適應各類專用上裝改裝需求;
(2) 駕駛室標配中控鎖,MP5,包裹式航空氣囊減震座椅,高密度海綿,設置杯托、卡槽、儲物盒等10余處儲物空間,帶來舒適駕乘體驗;
(3) 整車輕量化設計,**總質量為8995kg;
(4) 搭載144kWh大容量動力電池,滿足各類環衛清洗車、垃圾收運車使用需求,動力電池標配水循環熱管理系統,滿足車輛在各種環境條件下使用需求;
(5) 配備大功率上裝取電接口,滿足各類專用車上裝電動化需求。
(6) 零污染、低噪音,有效的保護環境,節約燃油能源,使用成本更低。
(7) 底盤承載能力強:后雙胎、軸距多樣化 **爬坡度超20%,適合各種路況作業
(8) 上裝取電范圍廣,適合各類環衛車改裝
(9) 轎車化內飾及舒適性設置,電子化操控
(10) 安全可靠:配置中航鋰電國內高端電池品牌
(11) 增配置:電源總開關,電池加熱系統
(12) 整車配置電量大,長時間作業無憂慮
公告型號 | CL5090TCABEVCC型純電動餐廚垃圾車 | 外形尺寸 | 6510*2190*2635 |
底盤型號 | EQ1090KACEV | 上裝容積 | 5方 |
總質量 | 8995 KG | 上裝電動機額定功率 | 10-15KW |
整備質量 | 6610, 6800, 7100 | 上裝每小時消耗電量 | 10-15KWH |
軸距 | 3300 3800 | 建議充電樁功率 | 120KW |
輪胎 | 8.25R16LT 14PR,9.5R17.5 14PR | 充電時間(建議功率下) | 約1.5小時 |
軸數 | 2 | 備注:1、該車裝有側裝垃圾桶升降裝置,通過垃圾箱、提桶機構、推鏟、液壓系統等裝置,達到垃圾收集及卸料的作業功能; 2、側防護裝置采用鋼材料Q235,采用螺栓連接,后下部防護由專用裝置代替,離地面高度495mm。3、.儲能裝置種類/生產企業:磷酸鐵鋰蓄電池/江西星盈科技有限公司;中航鋰電科技有限公司,選裝ETC ; | |
底盤電機**功率 | 145 KW | ||
電池組額定電壓 | 444 V | ||
電池電量 | 144 KWH | ||
底盤滿載續航里程 | 300KM | ||
電池類別 | 磷酸鐵鋰蓄電池 | ||
電池品牌 | 中航鋰電 | ||
燃料種類 | 純電動 | ||
環保 |
| ||
免征 |
|
底盤參數表
項目 | 參數 | 備注 |
| |
車型 | 9T中卡底盤 | / | ||
底盤尺寸 | 6238,6738*2150*2360 | / | ||
軸距 | 3300/3800 | / | ||
前/后懸 | 1123/1815 | / | ||
前/后輪距 | 1760/1630 | / | ||
二類底盤整備質量 | 3900 | / | ||
**總質量 | 8995 | / | ||
**車速(km/h) | 90 | / | ||
續駛里程 | 300 | 滿載40km/h等速 | ||
充電時間 | 30 | 20%-90%soc | ||
0-50km加速性能 | ≤12 | 滿載 | ||
制動性能 | 制動距離 | ≤8.5 | 滿載30km/h初速度 | |
平均減速度(m/s2) | ≥6 | |||
制動穩定性 | 不超過3m試驗通道 | |||
駐車制動坡度(%) | ≥18 | 滿載 |
底盤配置表
系統 | 項目 | 配置情況 | |
車型 | 9T中卡底盤 | ||
車身 | 駕駛室 | 東風凱普特K系列2018款單排駕駛室 | |
乘載人數 | 3 | ||
電機 | 類型 | 永磁同步 | |
額定/峰值功率(kW) | 80/145 | ||
額定/峰值扭矩(Nm) | 611/1800 | ||
額定/峰值轉速 | 1250/3500 | ||
冷卻方式 | 水冷 | ||
電控 | 集成**器 | 包含MCU、油泵DC/AC、氣泵DC/AC、DC/DC、PDU、上裝取電接口 | |
冷卻方式 | 水冷 | ||
動力電池 | 電池電量(kWh) | 144.86 | |
電芯類型 | 磷酸鐵鋰 | ||
溫控系統 | 標配加熱帶 | ||
底盤系統 | 車架幅面尺寸 | 192*65 | |
車架寬度 | 800 | ||
前板簧 | 8 | ||
后板簧 | 10+7 | ||
減震器 | 雙向筒式減震器 | ||
前橋 | 3t工字梁前橋 | ||
后橋 | 6.5t沖壓焊接整體式后橋 | ||
主減速比 | 5.29 | ||
輪胎規格 | 9.5R17.5 14PR | ||
方向機類型 | 機械循環球式 | ||
方向助力型式 | 電動液壓助力 | ||
制動型式 | 氣制動 | ||
行車制動器 | 鼓式制動器 | ||
駐車制動器 | 彈簧儲能式 | ||
功能配置 | 空調 | 單冷空調+PTC暖風 | |
安全配置 | ABS | ||
其他功能 | 數據采集終端(T-box);液晶CAN儀表;倒車?yán)走_(dá);定速巡航 |
車輛上裝簡介:
常規標配:
弧形罐體,邊四底五/邊五底六。2.長源/皖液油泵,長源/中梅多路閥,知名液壓油缸。3.全推鏟卸料(不帶舉升功能),具有干濕分離功能。液壓后蓋,后蓋配防腐硅膠密封條。4.后門液壓鎖緊5.鏈條式提升機,可掛120/240升標準塑料垃圾桶。進料口蓋液壓開關。6.駕駛室內電控(提升機外部手動**),后門鎖緊與后蓋開關的操作具有防誤操作。7.箱體帶清洗裝置(液壓馬達帶動高壓泵、帶水箱)。
1. 加裝配置:
一、加裝密閉排料
二、選裝加熱功能,可加裝罐內加熱裝置:柴油燃燒機,碳鋼火道,設置高、低溫?cái)?shù)值進行自動點火、熄火加熱;適用于冬季及嚴寒地帶,罐內廚余垃圾不會因溫度過低而凝固。
三、可加裝后螺旋卸料裝置,可方便卸料到固定桶內。
箱體參數 | 箱體厚度 /涂層 | 5mm/(罐體內部做防銹涂層) | ||
箱體容積 | 5m3 | |||
罐體材質 | Q235碳鋼 | |||
上裝電機 | 類型 | 永磁同步電機 | ||
冷卻方式 | 水冷 | |||
專用參數 | 操作方式 | 遙控、手動、電動 | ||
驅動方式 | 永磁同步電機驅動,可根據需要實時調速,取力操作與底盤行駛系統無任何關聯,用車體驗感**。 | |||
液壓油缸 | 型式 | 焊接式液壓油缸 | ||
品牌 | 海普瑞斯 | |||
液壓馬達 | 三洋 | |||
液壓閥組 | 中梅/海普瑞斯 | |||
上裝**器 | 漢晟 | |||
多路閥 | 中梅 | |||
整車技術參數 | |||
產品** | 程力牌 | 公告批次 | 345 |
產品名稱 | 純電動餐廚垃圾車 | 產品型號 | CL5090TCABEVCC |
總質量(Kg) | 8995 | 罐體容積(m3) | |
額定載質量(Kg) | 2190,2000,1700 | 外形尺寸 | 6510x2190x2635 |
整備質量(Kg) | 6610,6800,7100 | 貨廂尺寸 | xx |
額定載客(人) | 準拖掛車總質量(Kg) | ||
接近角/離去角(°) | 21/16,21/17 | 前懸/后懸 | 1123/2087,1123/1587 |
軸荷(Kg) | 3000/5995 | **車速(Km/h) | 90 |
備注 | 1、該車裝有側裝垃圾桶升降裝置,通過垃圾箱、提桶機構、推鏟、液壓系統等裝置,達到垃圾收集及卸料的作業功能;2、長度/前懸/軸距/后懸/離去角對應關系:6510/1123/3300/2087/16,6510/1123/3800/1587/17;整備質量/額定載質量對應關系為(單位:kg)6610/2190;6800/2000;7100/1700;3、側防護裝置采用鋼材料Q235,采用螺栓連接,后下部防護由專用裝置代替,離地面高度495mm。4、.儲能裝置種類/生產企業:磷酸鐵鋰蓄電池/江西星盈科技有限公司;中航鋰電科技有限公司,選裝ETC ;5、電機的額定/峰值功率分別為:80kW/145kW;6、ABS型號:CM4XL-4S/4M,生產廠家為:廣州瑞立科密汽車電子股份有限公司. | ||
底盤技術參數 | |||
底盤型號 | EQ1090KACEV | 底盤品牌 | 東風牌 |
生產企業 | 東風汽車股份有限公司 | 生產地址 | 湖北省襄陽市 |
軸數 | 2 | 輪胎數 | 6 |
軸距 | 3300,3800 | ||
輪胎規格 | 8.25R16LT 14PR,9.5R17.5 14PR | ||
鋼板彈簧片數 | 8/10+7 | ||
前輪距 | 1760 | 后輪距 | 1630 |
燃料種類 | 純電動 | 排放依據標準 | |
發動機型號 | 發動機生產企業 | 排量 | 功率(Kw) |
TZ290XSZ | 成都中車電機有限公司 | 0 | 145 |
4.1、整車基本結構分解
4.2、整車基本配件圖解
多路換向閥 | |

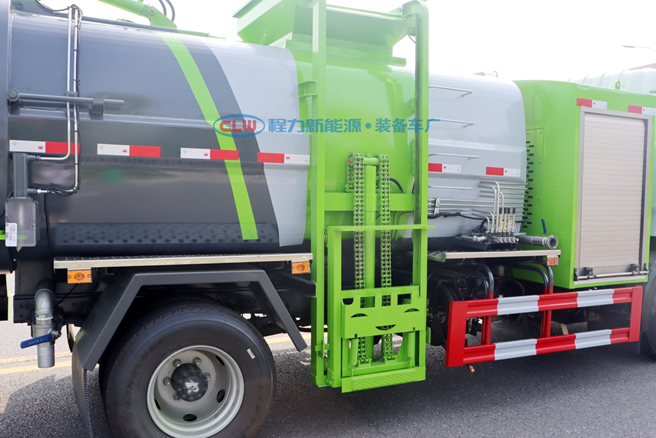

垃圾桶提升機 | |
上裝電機 | |
電池防護罩及卷簾門 | |
垃圾箱液壓后門 | |
充電口 | |
高壓卷盤 | |
液壓油缸 | |
電池組 | |
清水箱進水口 | |
污水箱出水口 |
